ISO FITTINGS

Wellgreen ofrece una línea completa de accesorios y bridas de vacío ISO. Un tipo de racores de vacío diferente de Accesorios y bridas KF y Accesorios y bridas CF. Los racores ISO son ideales para entornos de alto vacío. Los componentes ISO, los racores ISO y los adaptadores ISO están disponibles en una gran variedad de configuraciones.

  • Bridas
  • Pezones
  • Codos
  • Tees
  • Cruces
  • Abrazaderas y juntas

Características:

1. Accesorios de vacío ISO Las bridas están diseñadas según la especificación ISO y pueden modificarse a petición del cliente.
2. Los tamaños de las bridas van de ISO 63 a ISO 160. Tamaños especiales bajo pedido.
3. Rango de vacío: >=10-8 Torr
4. Los materiales estándar son acero inoxidable 304 y 316L.
5. Tamaños de tubo de 2-1/2″ a 6″.
6. El sistema de bridas ISO consta de dos bridas sin sexo, una junta tórica soportada por un anillo central y una serie de abrazaderas.
7. El sistema puede permitirse hasta Fahrenheit 400 ( Celsius 200). Sin embargo, un calentamiento sostenido por encima de Fahrenheit 302 (Celsius 150) puede provocar el deterioro de la junta tórica.
8. Los productos ISO se suministran con un acabado de mecanizado. También están disponibles otros acabados.
9. Las bridas y las juntas son reutilizables.
10. Montaje y desmontaje rápidos.
11. Las bridas ISO son 100% probadas antes del envío.
12. Temperatura de sellado:
Fluorocarbono FKM (Viton): Celsius -5 a 204 (Fahrenheit 23 a 399)
Silicio: Celsius -50 a 180 (Fahrenheit -58 a 356)
Buna-N (NBR): Celsius -25 a 121 (Fahrenheit -13 a 250)

Aplicaciones:

1. Alto vacío
2. Línea de desbaste
3. Sistemas de aspiración, que requieren limpieza y se modifican con frecuencia.
4. Sistema experimental en los laboratorios de investigación

iso-f1
1. BRIDA ISO
2. DOBLE GARRA
3. ANILLO EXTERIOR
4. JUNTA TÓRICA
5. ANILLO DE CENTRADO
iso-f2
1. ANILLO EXTERIOR
2. JUNTA TÓRICA
3. DOBLE GARRA
4. ANILLO DE CENTRADO
5. BRIDA ISO

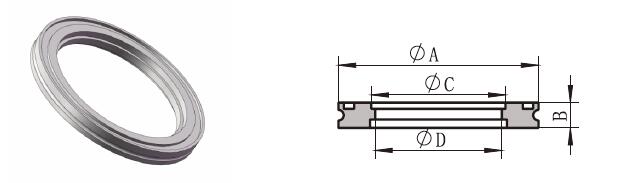

Brida perforada

Brida perforada

Brida
Talla

Tubo
Talla

Dimensiones, mm (pulg.)

A

B

C

D

ISO63

2 1/2″

3.74″ (95.0)

0.47″ (12.0)

2.51″ (63.8)

2.38″ (60.4)

ISO80

3″

4.33″ (110.0)

0.47″ (12.0)

3.01″ (76.5)

2.87″ (73.0)

ISO100

4″

5.12″ (130.0)

0.47″ (12.0)

4.02″ (102.0)

3.88″ (98.5)

ISO160

6″

7.09″ (180.0)

0.47″ (12.0)

6.02″ (153.0)

5.85″ (148.7)

ISO200

8″

9.45″ (240.0)

0.47″ (12.0)

8.02″ (203.7)

7.88″ (200.2)

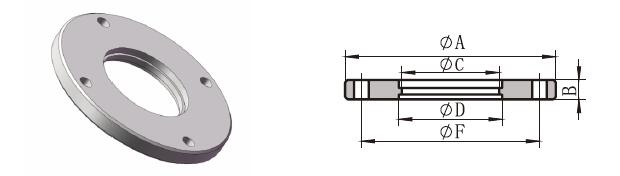

Brida no giratoria

Accesorios ISO para vacío Bridas Brida no giratoria

Brida
Talla

Tubo
Talla

Dimensiones, mm (pulg.)

Perno
Agujeros

Agujero
Diámetro

A

B

C

D

F

ISO63

2 1/2″

5.12″ (130.0)

0.47″ (12.0)

2.44″ (61.9)

2.51″ (63.8)

4.33″ (110.0)

4

0.35″ (9.0)

ISO80

3″

5.71″ (145.0)

0.47″ (12.0)

2.94″ (74.6)

3.01″ (76.5)

4.92″ (125.0)

8

0.35″ (9.0)

ISO100

4″

6.50″ (165.0)

0.47″ (12.0)

3.91″ (99.3)

4.02″ (102.0)

5.71″ (145.0)

8

0.35″ (9.0)

ISO160

6″

8.86″ (225.0)

0.63″ (16.0)

5.87″ (149.0)

6.02″ (153.0)

7.87″ (200.0)

8

0.43″ (11.0)

IS0200

8″

11.22″ (285.0)

0.63″ (16.0)

7.83″ (199.0)

8.02″ (203.7)

10.24″ (260.0)

12

0.43″ (11.0)

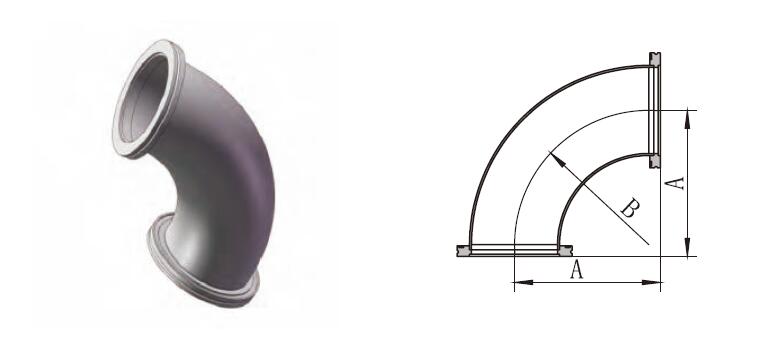

Codo de 90 grados

Codo ISO de 90 grados

Brida
Talla

Tubo
Talla

Dimensiones, mm (pulg.)

A

B

ISO63

2 1/2″

4.02″ (102.0)

3.75″ (95.3)

ISO80

3″

4.76″ (121.0)

4.50″ (114.0)

ISO100

4″

6.26″ (159.0)

6.00″ (152.0)

ISO160

6″

9.25″ (235.0)

9.02″ (229.0)

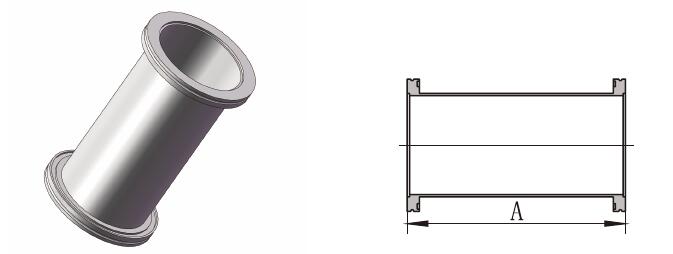

Pezones llenos

Pezones llenos

Brida
Talla

Tubo
Talla

A, pulg. (mm)

ISO63

2 1/2″

6.50″ (165.0)

ISO80

3″

7.01″ (178.0)

ISO100

4″

7.76″ (197.0)

ISO160

6″

10.75″ (273.0)

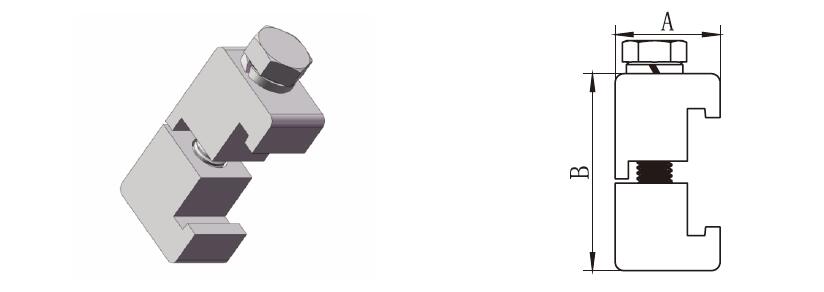

Abrazadera de doble garra

Accesorios de vacío ISO Bridas Abrazadera de doble garra

Brida
Talla

Dimensiones, pulg.
(mm)

Hilo
Talla

Abrazaderas
Requerido

A

B

ISO63

0.94″ (24.0)

2.03″ (51.5)

5/16-18 UNC

3-4

ISO80

0.94″ (24.0)

2.03″ (51.5)

5/16-18 UNC

4-8

ISO100

0.94″ (24.0)

2.03″ (51.5)

5/16-18 UNC

4-8

ISO160

1.08″ (27.5)

2.09″ (53.0)

5/16-18 UNC

4-8

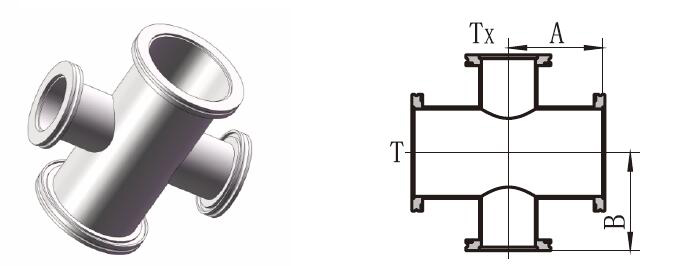

Cruz reductora

Accesorios de vacío ISO Bridas Cruz reductora

Tamaño de la brida

Tamaño del tubo

Dimensiones, mm (pulg.)

Ejecutar

Brabch

T

Tx

A

B

ISO80

ISO63

3″

2 1/2″

3.50″ (88.9)

3.50″ (88.9)

ISO100

ISO63

4″

2 1/2″

4.13″ (105.0)

4.02″ (102.0)

ISO100

ISO80

4″

3″

4.13″ (105.0)

4.02″ (102.0)

ISO160

ISO63

6″

2 1/2″

5.24″ (133.0)

5.00″ (127.0)

ISO160

ISO80

6″

3″

5.24″ (133.0)

5.00″ (127.0)

ISO160

ISO100

6″

4″

5.24″ (133.0)

5.12″ (130.0)

*Para más información de Racores y bridas ISO y otros racores y bridas ISOno dude en Contacto.
