Croix sanitaire à souder

La croix de soudure sanitaire et hygiénique est un carrefour dans le système de tuyauterie, elle a quatre sorties pour guider le fluide vers une branche ou une sous-branche dans le système de traitement. La croix à souder est fabriquée à partir de matériaux 304 et 316 ou de grades spécifiques, avec l'avantage d'une grande propreté de surface et d'une résistance à la corrosion. Wellgreen propose des raccords à souder sanitaires de 1/2″ à 12″, avec les normes 3A, DIN, SMS, BS, ISO, IDF, DS, BPF, I-Line, etc.

Croix à souder sanitaire et hygiénique
Taille 1/2″ à 12″
Matériau T304, T316L, EN 1.4301, EN 1.4404 etc.
Standard 3A, DIN, SMS, BS, ISO, BPF, ISO, IDF, INCH, etc.
Raccordement d'extrémité Soudage
Surface Poli mat, Finition décalaminée, Poli miroir
Application Aliments, brasseries, boissons, produits laitiers, produits pharmaceutiques, chimie fine, cosmétiques, etc.
Comment commander *Nom du produit*Dimension*Matériau

*Quantité

*Standard

*Demandes polonaises

Croix de soudure

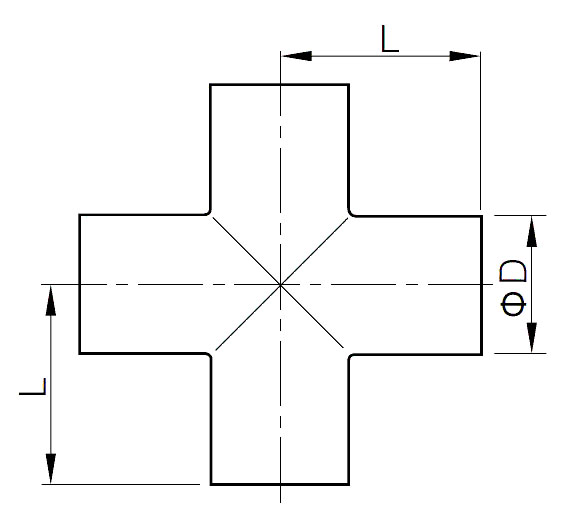

Dimensions de la croix sanitaire à souder - croix 3A W1008
Taille D L
1? 25.4 47.6
1 1/4? 31.8 55.0
1 1/2? 38.1 57.2
2? 50.5 76.2
2 1/2? 63.5 59.5
3? 76.2 82.6
4? 101.6 98.4
Dimensions de la croix sanitaire à souder - Croix DIN W1017

Taille

D

L

DN10

12

26

DN15

18

35

DN20

22

40

DN25

28

50

DN32

34

55

DN40

40

60

DN50

52

70

DN65

70

80

DN80

85

90

DN100

104

100

DN125

129

187

DN150

154

225
Dimensions de la croix sanitaire à souder - Croix ISO/IDF W1037

Taille

D

L

25

25.4

33.5

32

31.8

38

38

38.1

48.5

51

50.8

60.5

63

63.5

83.5

76

76.2

88.5

89

89

103.5

102

101.6

127

127

127

190.5

152

152.4

228.6

Croix de soudure SMS

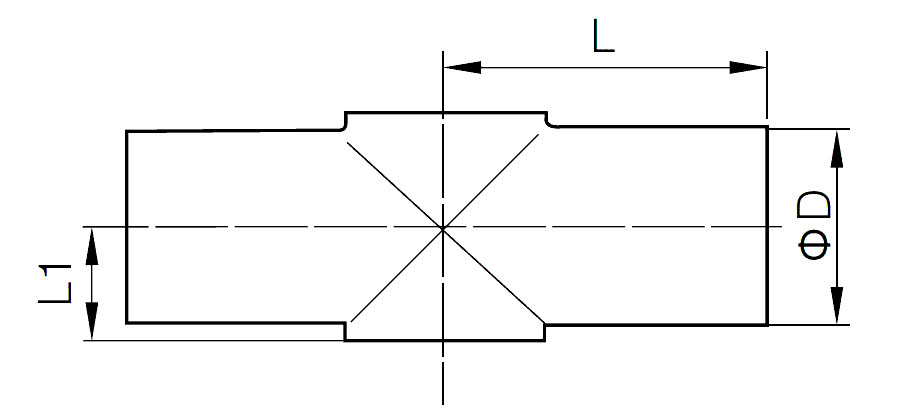

Dimensions de la croix sanitaire soudée - SMS/DS Pulled Cross W1035

Taille

D

L

L1

25

25

55

15

32

32

64

18

38

38

70

21

51

51

82

29

63

63.5

105

36

76

76

110

44

102

101.6

150

58

*Toutes les dimensions sont en mm sauf indication contraire.
