União Sanitária SMS
A União Sanitária SMS é composta por uma porca de união, um macho de soldadura, um revestimento de soldadura e uma junta. É muito popular em sistemas de processos sanitários. A união SMS e as peças são forjadas em aço inoxidável 1.4301 e 1.4404, e maquinadas por CNC para garantir a obtenção de uma superfície de alta pureza e boa precisão, satisfazer a limpeza das indústrias Farmácia, Cerveja, Alimentação, Petróleo, Lacticínios, Bebidas, Biotecnologia, etc.
| PRODUTO | Uniões SMS sanitárias - porca redonda com fenda, revestimento em branco, macho para soldadura, revestimento para soldadura, macho expansível, revestimento expansível, junta, etc. |
|---|---|
| DIMENSÃO | 1″ a 4″ |
| MATERIAL | T304, T316L, EN 1.4301, EN 1.4404, etc. |
| PADRÃO | SMS |
| JUNTA DE VEDAÇÃO | Silicone, EPDM, PTFE, Buna-N, etc. |
| TEMPERATURA | -30°C / -22°F até +120°C/ +248°F |
| CANDIDATURA |
Farmácia, cerveja, alimentos, petróleo, lacticínios, bebidas, biotecnologia, cosméticos, etc. |
| Como encomendar | *Nome da peça*Tamanho
*Material *Quantidade *Padrão *Acabamento da superfície |

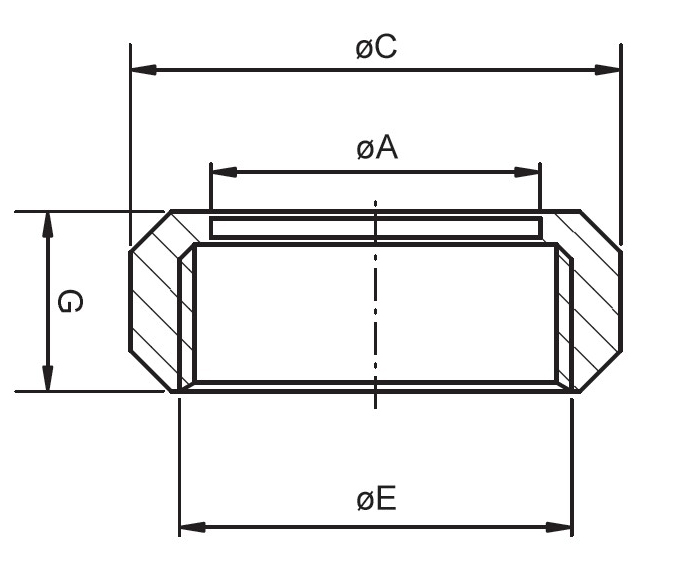

Dimensão da União Sanitária SMS - Porca Redonda com Fenda - Conexão Sanitária
|
Tamanho |
A |
C |
E |
G |
| 1″ |
32.5 |
51 |
RD40*1/6 |
19 |
| 11/4″ |
40.3 |
60 |
RD48*1/6 |
22 |
| 11/2″ |
48.5 |
74 |
RD60*1/6 |
23 |
| 2″ |
61 |
84 |
RD70*1/6 |
24 |
| 21/2″ |
74 |
100 |
RD85*1/6 |
28 |
| 3″ |
87 |
114 |
RD98*1/6 |
30 |
| 4″ |
113 |
138 |
RD125*1/4 |
31 |
Dimensão da União Sanitária SMS - Porca redonda com fenda-W - Conexão Sanitária
|
Tamanho |
B |
D |
E |
G |
|
1″ |
RD40*1/6 |
51 |
32.3 |
20 |
|
11/4″ |
RD48*1/6 |
60 |
40.0 |
22 |
|
11/2″ |
RD60*1/6 |
74 |
48.5 |
25 |
|
2″ |
RD70*1/6 |
84 |
61.0 |
26 |
|
21/2″ |
RD85*1/6 |
100 |
74.0 |
30 |
|
3″ |
RD98*1/6 |
114 |
87.0 |
32 |
|
4″ |
RD132*1/6 |
154 |
117 |
45 |

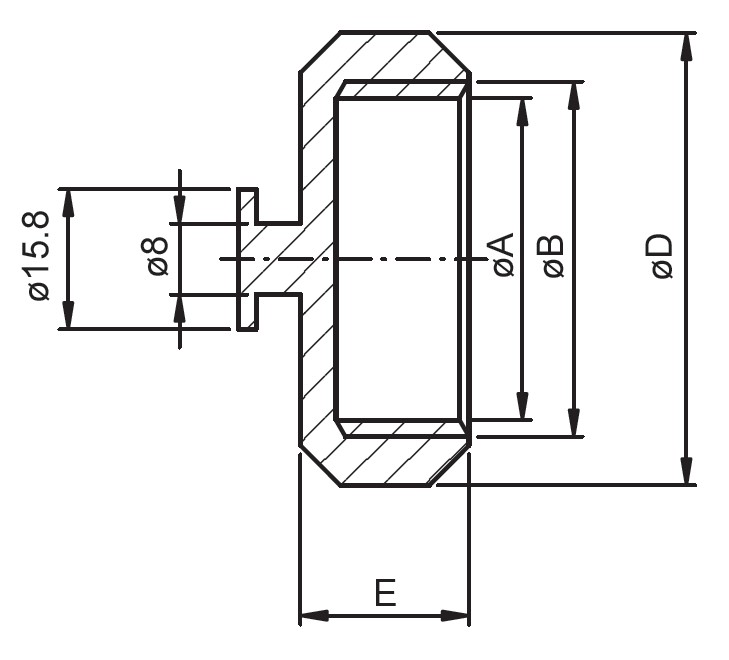

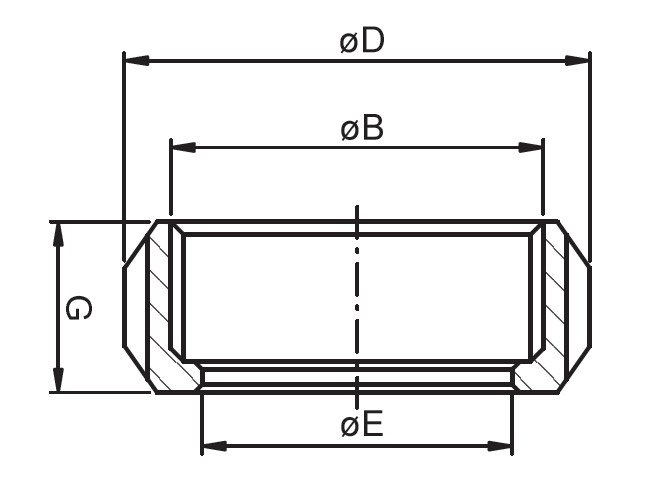

Dimensão da União Sanitária SMS - Porca em Branco - Conexão Sanitária
|
Tamanho |
A |
B |
D |
E |
|
1″ |
36.3 |
RD40*1/6 |
51 |
19 |
|
11/2″ |
56.3 |
RD60*1/6 |
74 |
23 |
|
2″ |
66.3 |
RD70*1/6 |
84 |
24 |
|
21/2″ |
81.3 |
RD85*1/6 |
100 |
28 |
|
3″ |
94.3 |
RD98*1/6 |
114 |
30 |
|
4″ |
120 |
RD125*1/4 |
138 |
31 |

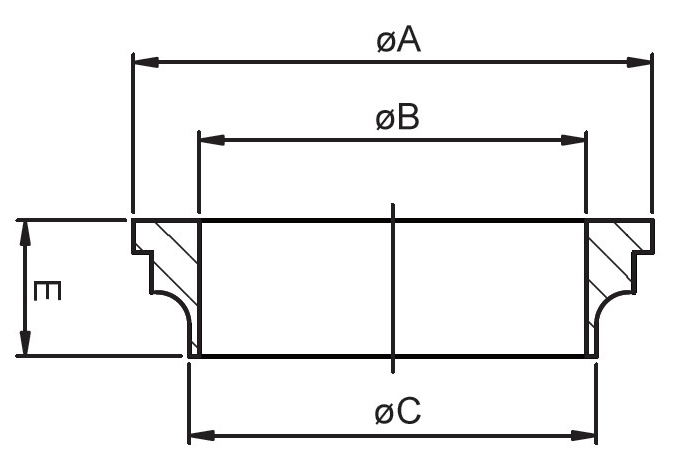

Dimensão da União Sanitária SMS -SMS Welding Liner- Sanitary Fitting
|
Tamanho |
A |
B |
C |
E |
|
1″ |
35.5 |
22.5 |
25 |
15.5 |
|
11/4″ |
43.3 |
29.3 |
32 |
16 |
|
11/2″ |
55 |
35.5 |
38 |
16 |
|
2″ |
65 |
48.5 |
51 |
17 |
|
21/2″ |
80 |
60.5 |
63.5 |
17 |
|
3″ |
93 |
72.9 |
76.1 |
19 |
|
4″ |
118 |
100.0 |
104 |
19 |
|
101.6 |
118 |
97.6 |
101.6 |
19 |

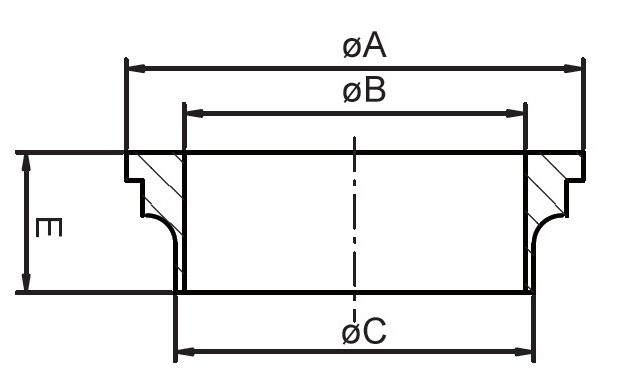

Dimensão da União Sanitária SMS -SMS Long Welding Liner-G - Conexão Sanitária
|
Tamanho |
A |
B |
C |
E |
|
1″ |
35.5 |
22.5 |
25 |
15.5 |
|
11/2″ |
55 |
35.5 |
38 |
20 |
|
2″ |
65 |
48.5 |
51 |
20 |
|
21/2″ |
80 |
60.5 |
63.5 |
24 |
|
3″ |
93 |
72.8 |
76.1 |
24 |
|
4″ |
118 |
100 |
104 |
30 |
|
101.6 |
118 |
97.6 |
101.6 |
30 |

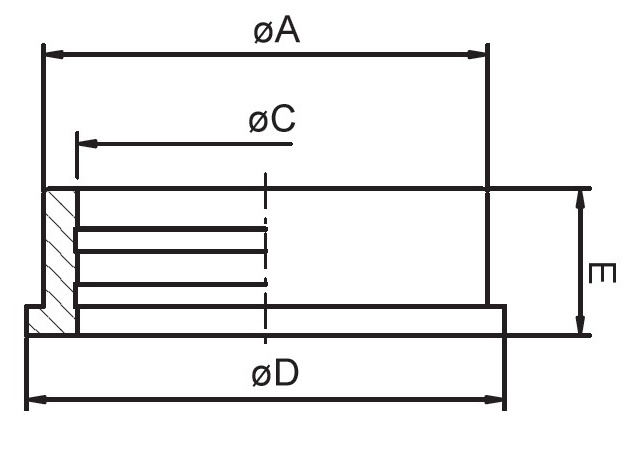

Dimensão da União Sanitária SMS -SMS Liner Expansivo - Encaixe Sanitário
|
TAMANHO |
A |
C |
D |
E |
|
1″ |
32 |
25.2 |
35.5 |
17 |
|
11/4″ |
39.5 |
32.1 |
43.5 |
17 |
|
11/2″ |
48 |
38.2 |
55 |
20 |
|
2″ |
60.4 |
51.2 |
65 |
20 |
|
21/2″ |
73.5 |
63.7 |
80 |
25 |
|
3″ |
86.5 |
76.2 |
93 |
30 |
|
4″ |
112.5 |
101.8 |
118 |
27 |

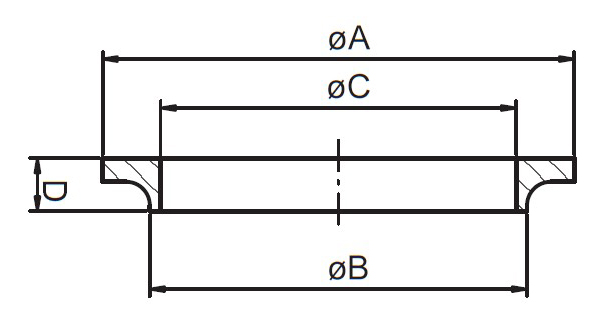

Dimensão da União Sanitária SMS -SMS Weld Liner-W - Encaixe Sanitário
|
TAMANHO |
A |
B |
C |
D |
|
1″ |
35.5 |
25.0 |
22.6 |
7.5 |
|
11/4″ |
43.5 |
32.0 |
29.6 |
8.0 |
|
11/2″ |
55.0 |
38.0 |
35.6 |
9.0 |
|
2″ |
65.0 |
51.0 |
48.6 |
9.0 |
|
21/2″ |
80.0 |
63.5 |
60.3 |
9.0 |
|
3″ |
93.0 |
76.1 |
72.9 |
10.0 |
|
4″ |
127.0 |
101.6 |
97.6 |
12.0 |

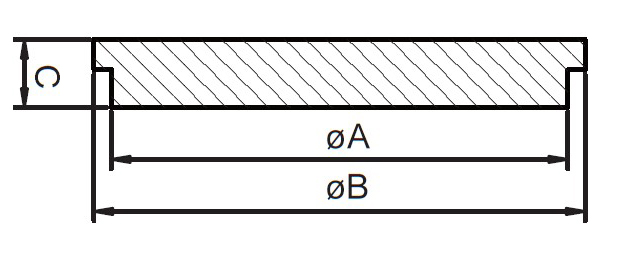

Dimensão da União Sanitária SMS -SMS Blank Liner- Encaixe Sanitário
|
Tamanho |
A |
B |
C |
|
1″ |
32 |
35.5 |
7.5 |
|
11/2″ |
47.9 |
55 |
8 |
|
2″ |
60.4 |
65 |
9 |
|
21/2″ |
73.5 |
80 |
9 |
|
3″ |
86.5 |
93 |
11 |
|
4″ |
112.5 |
118 |
11 |

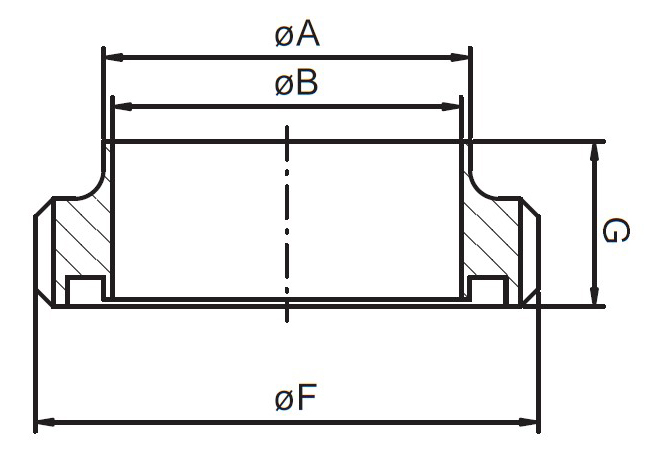

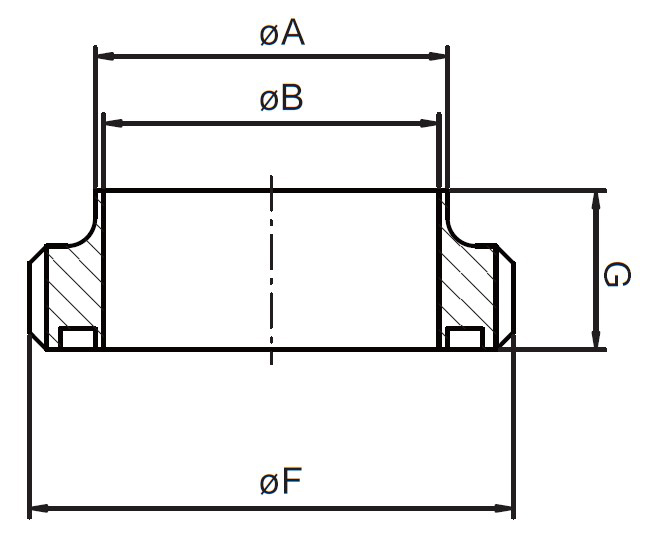

Dimensão da União Sanitária SMS -Macho de Soldadura SMS - Encaixe Sanitário
|
Tamanho |
A |
B |
F |
G |
|
1″ |
25 |
22.5 |
RD40*1/6 |
19 |
|
11/4″ |
32 |
29.3 |
RD48*1/6 |
20 |
|
11/2″ |
38 |
35.5 |
RD60*1/6 |
23 |
|
2″ |
51 |
48.5 |
RD70*1/6 |
23 |
|
21/2″ |
63.5 |
60.5 |
RD85*1/6 |
27 |
|
3″ |
76.1 |
72.9 |
RD98*1/6 |
27 |
|
4″ |
104 |
100 |
RD125*1/4 |
30 |
|
101.6 |
101.6 |
97.6 |
RD125*1/4 |
30 |

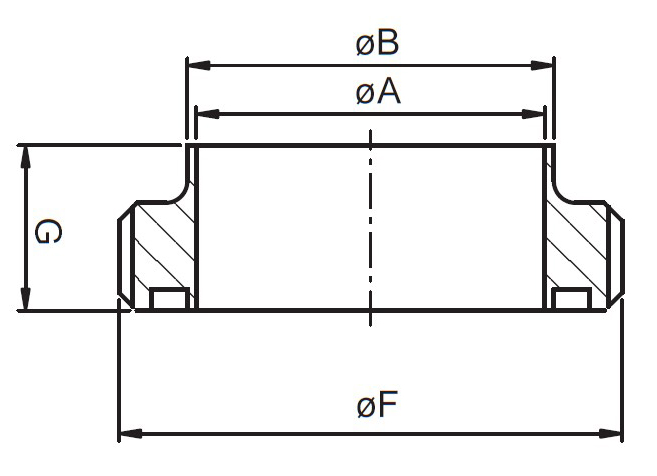

Dimensão da União Sanitária SMS -SMS Soldadura Macho-S - Encaixe Sanitário
|
Tamanho |
A |
B |
F |
G |
|
1″ |
22.5 |
25 |
RD40*1/6 |
19 |
|
11/2″ |
35.5 |
38 |
RD60*1/6 |
23 |
|
2″ |
48.5 |
51 |
RD70*1/6 |
23 |
|
21/2″ |
60.5 |
63.5 |
RD85*1/6 |
24 |
|
3″ |
72.5 |
76 |
RD98*1/6 |
24 |
|
4″ |
100 |
104 |
RD125*1/4 |
28 |

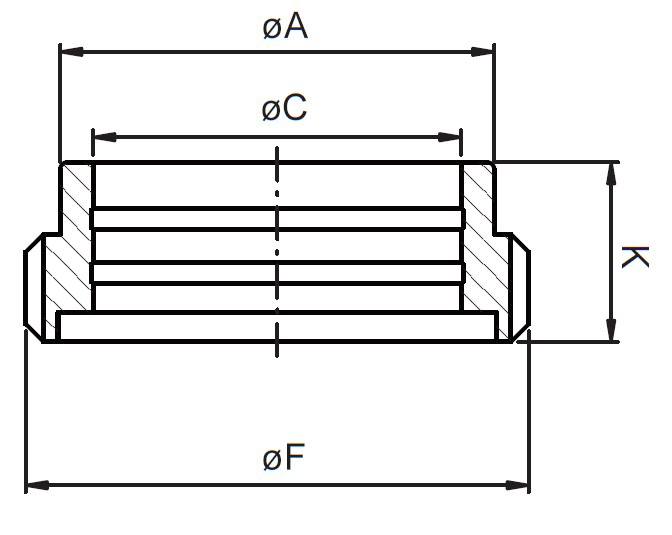

Dimensão da União Sanitária SMS -SMS Macho Expansível - Encaixe Sanitário
|
Tamanho |
A |
C |
F |
K |
|
1″ |
32 |
25.2 |
RD40*1/6 |
20 |
|
11/2″ |
47.9 |
38.2 |
RD60*1/6 |
23 |
|
2″ |
60.4 |
51.2 |
RD70*1/6 |
25 |
|
21/2″ |
73.5 |
63.7 |
RD85*1/6 |
30 |
|
3″ |
86.5 |
76.2 |
RD98*1/6 |
30 |
|
4″ |
112.5 |
101.8 |
RD125*1/4 |
30 |
Dimensão da União Sanitária SMS -SMS Soldadura Macho-W - Encaixe Sanitário
|
Tamanho |
A |
B |
F |
G |
|
25 |
25.0 |
22.6 |
RD40*1/6 |
15 |
|
32 |
32.0 |
29.6 |
RD48*1/6 |
17 |
|
38 |
38.0 |
35.6 |
RD60*1/6 |
20 |
|
51 |
51.0 |
48.6 |
RD70*1/6 |
20 |
|
63 |
63.5 |
60.3 |
RD85*1/6 |
24 |
|
76 |
76.1 |
72.9 |
RD98*1/6 |
24 |
|
104 |
101.6 |
97.6 |
RD132*1/6 |
35 |
*Todas as dimensões estão em mm, exceto as especificadas.
