Válvula de diafragma de acionamento pneumático

Válvula de diafragma de acionamento pneumático é acionado por ar válvula de diafragmaA nossa gama de produtos inclui actuadores pneumáticos de aço inoxidável e actuadores de plástico que serão fornecidos a pedido do cliente. Estão disponíveis várias ligações para os nossos válvulas de diafragma accionadas a arcomo tripla fixação, soldada a topo, roscada macho segundo DIN, SMS, ISO, IDF, RTJ, etc.

A válvula de diafragma Wellgreen é feita em aço inoxidável forjado T316L ou 1.4404 do tamanho 1 ″ a 3 ″, e válvula de diafragma do tipo mini é de 1/4″ a 3/4″. Linha completa válvulas sanitárias da Wellgreen para lhe apresentar soluções de sistemas para indústrias higiénicas, tais como Alimentar, Cervejeira, Bebidas, Lacticínios, Farmacêutica etc., é a sua fonte de ideias aqui.

Características
  • Aço inoxidável T316L, 1.4404 ou especificado, forjado ou fundido por cera perdida.
  • A montagem de diferentes actuadores pode satisfazer a classificação de pressão mais elevada.
  • Atuador pneumático adequado para corpo: reto, em T, corpo multicanal, válvula combinada de soldadura, válvula de fundo de depósito
  • O pneumático pode ser instalado com sensor de posição.
  • A montagem de diferentes actuadores pode satisfazer a classificação de pressão mais elevada.
  • Multiconexão: soldadura, braçadeira, rosca.
  • Tamanho completo de 1/4″ a 3″ (1/4″ ~ 3/4″ é do tipo mini).
Parâmetros técnicos
  • Temperatura máxima: - 30 a 150 °C (dependendo do material de vedação) (atuador em aço inoxidável)
  • Temperatura máxima: - 30 a 130 °C (dependendo do material de vedação) (atuador de plástico)
  • Pressão máxima: uma via (DELTA P = 100%)
    • Normalmente fechado EPDM 8 bar, PTFE 6 bar (opção)
    • Normalmente fechado EPDM 6 bar, PTFE 4,5 bar (standard)
    • e dupla ação EPDM 8 bar, PTFE 6 bar
Aplicação

    Produtos alimentares, cervejeiros, bebidas, lacticínios, farmacêuticos, biofarmacêuticos, etc.

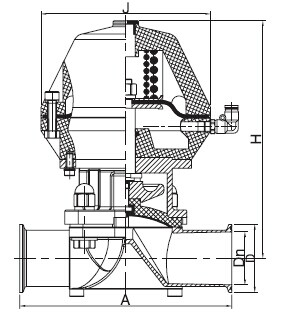

Dimensão da válvula de diafragma pneumática com três pinças

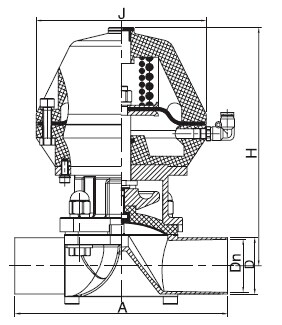

Dimensão da Válvula de diafragma pneumática soldada W5073

TAMANHO

DN

D

A

H

J

DN20

22.4

25.4

145.4

174.5

130

DN25

26

29

145.4

174.5

130

DN32

32

35

178.8

179.2

130

DN40

38

41

178.8

214.4

160

DN50

50

53

198.4

224

160

DN65

66

70

259

311

160

DN80

81

85

297

311

160

DN100

100

104

348

305

160

1"

22.4

25.4

145.4

174.5

130

1.25"

28.8

31.8

178.4

179.2

130

1.5"

35

38

178.4

214.4

160

2"

47.8

50.8

198.4

224

160

2.5"

59.5

63.5

259

311

160

3"

72.2

76.2

259

311

160

3.5"

85

89

297

311

160

4"

97.6

101.6

348

305

160

Dimensão da válvula de diafragma pneumática soldada

Dimensão da válvula de diafragma pneumática com pinça W5074

TAMANHO

DN

D

A

H

J

DN20

22.4

34

145.4

174.5

130

DN25

26

50.5

145.4

174.5

130

DN32

32

50.5

178.8

179.2

130

DN40

38

50.5

178.8

214.4

160

DN50

50

64

198.4

224

160

DN65

66

91

259

311

160

DN80

81

106

297

311

160

DN100

100

119

348

305

160

1"

22.4

50.5

145.4

174.5

130

1.25"

28.8

50.5

178.4

179.2

130

1.5"

35

50.5

178.4

214.4

160

2"

47.8

64

198.4

224

160

2.5"

59.5

77.5

259

311

160

3"

72.2

91

259

311

160

3.5"

85

106

297

311

160

4"

97.6

119

348

305

160

* Para mais informações sobre Válvula de diafragma sanitária com acionamento pneumáticoPor favor contactar-nos.
