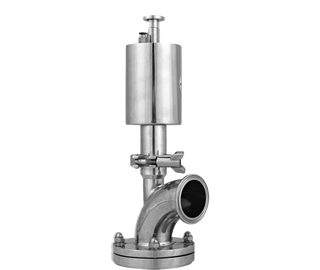

Válvula de assento de fundo de tanque pneumático tipo Y

Válvula de assento de fundo de tanque pneumático tipo Y é um tipo de válvula de fundo do depósito que com um design de cotovelo de 45 ou 90 graus, a forma é como um "Y". 2″ e 2-1/2″ válvula de assento inferior do depósito y-tye é o nosso tamanho habitual, o material pode ser aço inoxidável T304 ou T316L. Também aceitamos o fabrico personalizado desta válvula com base no desenho da amostra ou do projeto. A Wellgreen fornece uma linha completa válvulas sanitárias para a indústria de processos assépticos com boa qualidade e serviço, é a sua solução ideal para indústrias higiénicas.



Material:

Aço inoxidável 304, 316L ou en.1.4301, 1.4404 forjado.

Força:

  •     O material de aço inoxidável 316L e 1.4404 é proveniente de uma fábrica de renome para garantir a composição química e as propriedades mecânicas. O certificado do material será apresentado após a encomenda.
  •     Corpo e disco da válvula forjados para controlar as fugas e o aspeto visual.
  •     Superior instalações e boas experiências para o fabrico.
  •     Na capacidade de melhorar e desenvolver novos projectos.
  •     A entrega rápida é possível para satisfazer as suas necessidades atempadamente.
  •     O baixo custo da produção a granel reduzirá o seu orçamento e melhorará a sua atividade.
  •     Pequenas quantidades disponíveis.

Qualidade e inspeção:

  •      Teste PMI para verificar a qualidade do material
  •      Controlo das dimensões durante o fabrico e o acabamento
  •      Exame visual e de superfície 100% antes da expedição
  •      Primeiro embalado em caixa de cartão, depois em caixa de madeira
  •      Inspeção por terceiros disponível.

Aplicação:

    Produtos alimentares, cervejeiros, bebidas, lacticínios, farmacêuticos, biofarmacêuticos, etc.

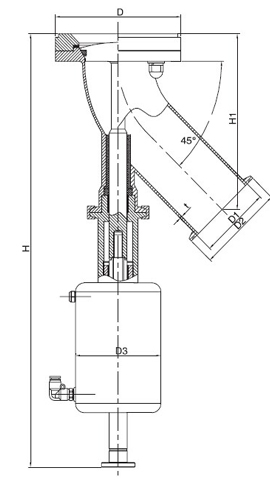

Dimensão da válvula de assento de fundo de tanque tipo Y com cotovelo de 45 graus - série DIN

TAMANHO

D

D1

D2

D3

H

H1

T

DN50

115

52

64

76

340

112.5

1.5

DN65

115

70

77.5

76

370

153.5

2.0

Dimensão da válvula de assento de fundo de tanque tipo Y com cotovelo de 45 graus - série 3A

TAMANHO

D

D1

D2

D3

H

H1

2"

115

50.8

64

76

340

112.5

21/2"

115

63.5

77.5

76

370

153.5

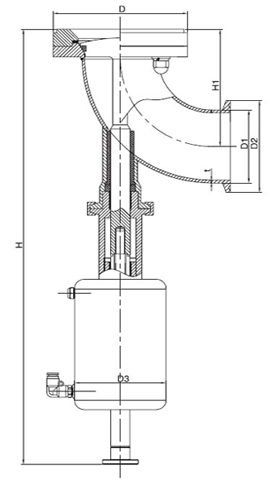

Dimensão da válvula de assento de fundo de tanque tipo Y com cotovelo de 90 graus - série DIN

TAMANHO

D

D1

D2

D3

H

H1

T

DN50

115

52

64

76

340

87

1.5

DN65

115

70

77.5

76

370

121

2.0

Dimensão da válvula de assento de fundo de tanque tipo Y com cotovelo de 90 graus - série 3A

TAMANHO

D

D1

D2

D3

H

H1

2"

115

50.8

64

76

340

87

21/2"

115

63.5

77.5

76

370

121

* Para mais informações sobre válvula de assento de fundo de tanque tipo cotovelo em aço inoxidávelPor favor contactar-nos .
