Válvulas Borboleta Sanitárias Pneumáticas de Extremidades Tri-Clamp

Válvula Borboleta Sanitária Pneumática de Extremidades Tri-Clamp é um atuador pneumático operado válvulas de borboleta sanitárias que com braçadeira tripla extremidades ligadas. Fornecemos uma linha completa válvula de borboleta pneumática com extremidades tri-clamp de 1/2″ a 12″ em aço inoxidável T304, T316L etc. O atuador pneumático pode ser montado a pedido do cliente, seja de origem chinesa ou de marca UE/EUA. A válvula borboleta sanitária é a nossa força válvulas sanitárias O sistema é compatível com as normas 3A, DIN, SMS, ISO, DS, etc. É amplamente utilizado em sistemas de tubagens de processo para isolamento e controlo.



Opções de Válvula Borboleta Pneumática de Extremidades Tri-Clamp:

• Corpo da válvula e guarnição:

Aço inoxidável T316L, T304 etc., o corpo e o disco são forjados.

• Material da junta:

EPDM, NBR, VMQ ou FPM, que confirmam a norma da FDA 177.2600

• Ligação final:

Extremidades Tri-Clamp de acordo com DIN, SMS, 3A etc.

• Atuador:

Atuador pneumático em aço inoxidável (tipo vertical).

• Controlo:

Sensor de posição, controlador C-TOP, controlador C-TOP (AS-I)

Funcionamento do atuador pneumático:

• Tipo vertical, atuador em aço inoxidável 304 ou tipo horizontal.
• Funcionamento NC/NO/AA à escolha.
• Normalmente Fechado (NF) - Ar para abrir e mola para fechar.
• Normalmente Aberto (NA) - Ar para fechar e mola para abrir.
• Ar para ar (AA) - Ar para abrir, ar para fechar.
• Pressão de alimentação do atuador de ar: 70 ~ 115psi (5-8 bar).
• Acabamento da superfície: Ra 32?in (0,8?m) comum, ou superior mediante pedido.

Aplicação:

Farmácia, Cerveja, Alimentação, Biofarmácia, Lacticínios, Bebidas, Biotecnologia, Cosméticos, etc.

---

Válvulas borboleta sanitárias de extremidade tripla com acionamento pneumático Especificação

PRODUTO	Válvula Borboleta Sanitária Pneumática de Extremidades Tri-Clamp
DIMENSÃO	1/2″ ~ 12″
MATERIAL	T304, T316L, 1.4301, 1.4404, etc.
PADRÃO	3A, DIN, SMS, etc.
Ligação final	Extremidades Tri-clamp/tri-clover
JUNTA DE VEDAÇÃO	EPDM, NBR, FPM, Silicone, etc.
TEMPERATURA	-10°C / 14°F até +120°C/ +248°F (EPDM)
Pressão	0,2 - 10bar
Funcionamento	Atuador pneumático
CANDIDATURA	Farmácia, cerveja, alimentos, petróleo, lacticínios, bebidas, biotecnologia, cosméticos, etc.
Como encomendar	*Nome da peça *Tamanho *Material *Quantidade *Padrão

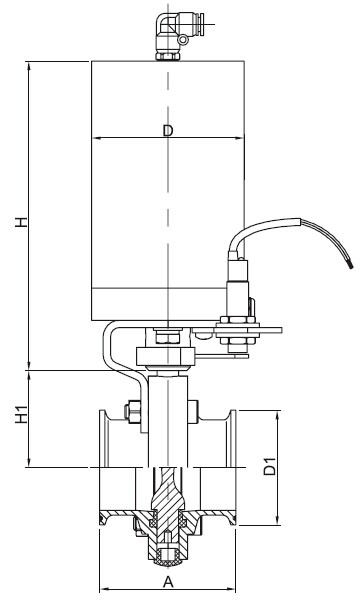

Dimensão da Válvula Borboleta Sanitária Pneumática de Extremidades Tri-Clamp - Série DIN

TAMANHO	D	A	H	H1	D1
DN10	86	68	182	41	34
DN15	86	68	182	41	34
DN20	86	68	182	41	34
DN25	86	68	182	41	50.5
DN32	86	68	182	45	50.5
DN40	86	68	182	47	50.5
DN50	86	74	182	55	64
DN65	86	80	182	64	91
DN80	86	84	182	71	106
DN100	86	90	182	81	119
DN125	133	118	300	116	144.5
DN150	133	140	300	136	167
DN200	133	158	300	171	217.4

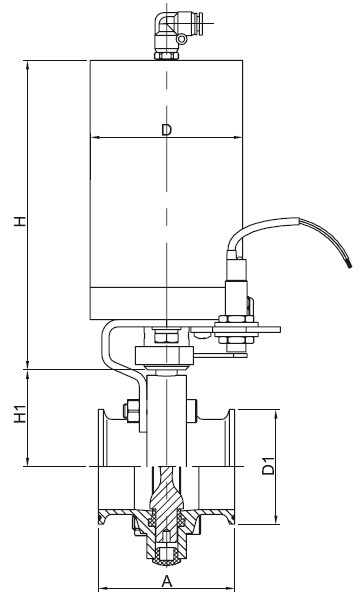

Dimensão da Válvula Borboleta Sanitária Pneumática de Extremidades Tri-Clamp - Série 3A, SMS, ISO, DS

TAMANHO	D	A	H	H1	D1
1/2″	86	68	182	41	25.4
3/4″	86	68	182	41	25.4
1″	86	68	182	41	50.5
11/4″	86	68	182	41	50.5
11/2″	86	68	182	45	50.5
45	86	76	182	47	64
48	86	76	182	49	64
2″	86	76	182	53	64
57	86	76	182	55	77.5
21/2″	86	80	182	59	77.5
3″	86	80	182	66	91
3.5″	86	84	182	71	106
4″	86	90	182	79	119
108	86	90	182	81	119
114	86	90	182	81	130
5″	133	118	300	116	144.5
133	133	118	300	116	155
6″	133	140	300	136	167
159	133	140	300	136	183
168.3	133	140	300	136	183
8″	133	150	300	171	217.4
219	133	150	300	171	233.5

* Todas as dimensões são em mm, exceto quando especificado.

* Para mais informações sobre Pneumático Válvulas Borboleta Sanitárias com Extremidades Tri-ClampPor favor contactar-nos quando se sente livre.
