Cabide hexagonal para tubos

Cabide hexagonal para tubos é um suporte de tubos geral para as indústrias higiénicas Diferente de cabide para tubos redondosO suporte é hexagonal, são feitos em aço inoxidável 304 e 316 ou material especificado, o tamanho é de 1 ″ a 12 ″. Nosso cabide de tubo hexagonal é possível desenvolver de acordo com a solicitação do cliente e serviço OEM disponível. É a sua ideia de suporte de tubos para sistemas de processamento de alimentos, bebidas, laticínios, cervejarias, biofarmacêuticas, etc.



Suporte hexagonal para tubos - Suporte para tubos - Aço inoxidável 304/316
Tamanho 1/2″ a 12″
Material T304, T316L, EN 1.4301, EN 1.4404, etc.
Padrão 3A, DIN, SMS, ISO, IDF, INCH, etc.
Superfície Não polido / Polido a pedido.
Junta de vedação PTFE, EPDM, Buna-N, Junta de silicone
Aplicação Produtos alimentares, cervejeiros, bebidas, lacticínios, farmacêuticos, química fina, cosméticos, etc.
Como encomendar *Nome dos produtos

*Dimensão

*Material

*Quantidade

*Padrão

*Pedidos em polaco



hexágono sanitário Suporte de tubagem e suporte de tubos

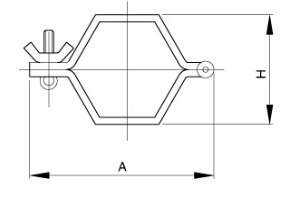

Dimensão do suporte hexagonal para tubos - Suporte para tubos - W2028

Tamanho A H
1" 87.0 36.8
1 1/2" 101.6 53.9
2" 114.3 63.5
2 1/2" 120.6 79.4
3" 139.7 95.2
4" 171.4 120.6



hexágono sanitário Suporte de tubagem e suporte de tubos

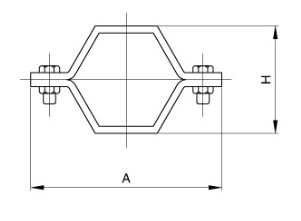

Dimensão do suporte de tubos hexagonal - Suporte de tubos - W2029

Tamanho A H
1" 87.0 36.8
1 1/2" 101.6 53.9
2" 114.3 63.5
2 1/2" 120.6 79.4
3" 139.7 95.2
4" 171.4 120.6



hexágono sanitário Suporte de tubagem e suporte de tubos

Dimensão do suporte hexagonal para tubos - Suporte para tubos - W2025

Tamanho A H
1" 87.0 36.8
1 1/2" 101.6 53.9
2" 114.3 63.5
2 1/2" 120.6 79.4
3" 139.7 95.2
4" 171.4 120.6



hexágono sanitário Suporte de tubagem e suporte de tubos

Dimensão do suporte de tubos hexagonal - Suporte de tubos

Tamanho A D H
1" 61.0 25.0 45.0
1 1/2" 76.0 38.0 51.5
2" 90.0 51.0 58.0
2 1/2" 106.0 63.5 64.0
3" 120.0 76.0 70.5
4" 146.0 101.6 83.0



hexágono sanitário Suporte de tubagem e suporte de tubos

Dimensão do suporte de tubos hexagonal - Suporte de tubos

Tamanho A D H
1" 61.0 25.0 45.0
1 1/2" 76.0 38.0 51.5
2" 90.0 51.0 58.0
2 1/2" 106.0 63.5 64.0
3" 120.0 76.0 70.5
4" 146.0 101.6 83.0

* Para mais informações e especificações sobre Cabides para tubosPor favor contactar-nos aqui.
